Meterstab als Winkel
Du hast keinen Winkelmesser zur Hand, dafür aber einen Meterstab / Zollstock? Finde heraus, wie Du mit einem Meterstab Winkel messen kannst.
Tipp
Die wenigsten haben vermutlich einen Winkelmesser in der Werkzeugkiste liegen, aber gelegentlich wäre es doch von Vorteil, wenn man zumindest grob die gängigsten Winkel nachmessen könnte. Doch wie kann man mit einem Meterstab einen Winkel messen?
Hinweis: Es gibt viele Ausdrücke für einen Meterstab, dabei ist es egal ob man ihn als Meterstab, Gliedermaßstab, Meter, Zollstock, Zollstab, Klappmeter oder Schmiege betitelt. Die Namen sind stark regional sowie von der Umgangssprache abhängig. Fachsprachlich handelt es sich allerdings um einen Gliedermaßstab.
Und so geht`s:
Winkel bereits vorgegeben

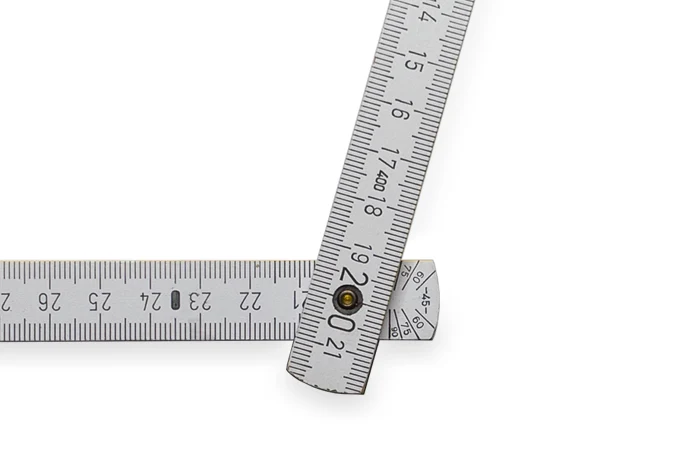

Viele Meterstäbe beziehungsweise Zollstöcke haben am ersten Gelenk bereits markierte Winkel und manch ein Meterstab rastet sogar bei 90° eigenständig ein. Bei diesen reicht es, wenn Du nur das erste Glied entlang der gewünschten Winkelmarkierung positionierst.
Winkel selbst einstellen
Wenn Dein Meterstab nicht die bereits oben erwähnten Winkelvorgaben hat, musst Du mit den ersten drei Gliedern sowie den aufgedruckten cm-Angaben arbeiten.
1. Ausklappen

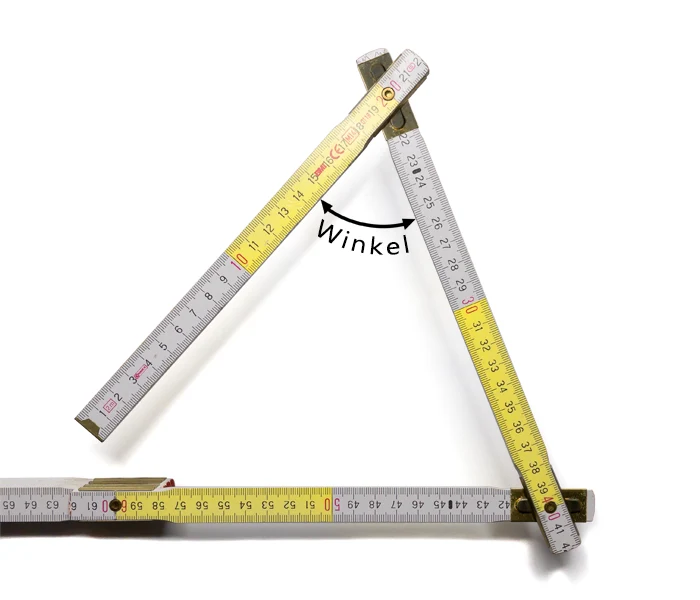

Klappe die ersten 3 Glieder Deines Meterstabes aus und Winkel die ersten zwei Glieder an – so dass er die Form eines Dachs bekommt.
2. Maß suchen
Jeder Winkel ist durch ein eine entsprechende cm-Angabe gegeben, welche Du aus der Tabelle ablesen kannst. Bei einem 90° Winkel handelt es sich zum Beispiel um das Maß 67,7 cm.

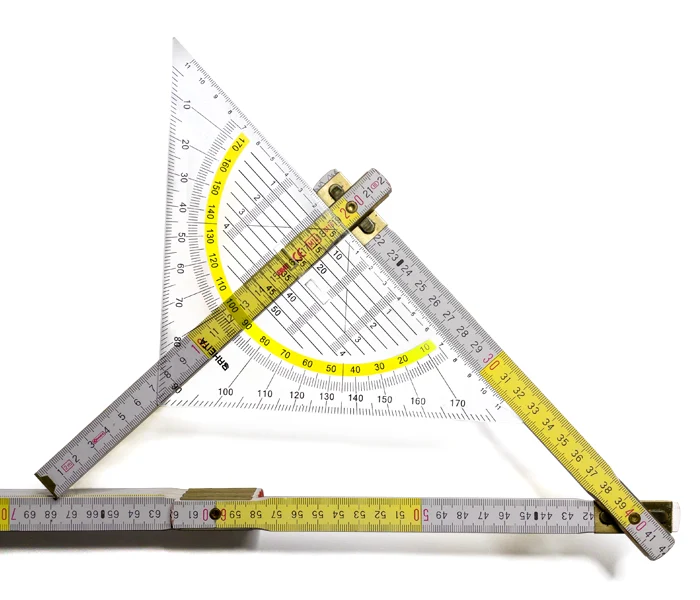

Hinweis: Du kannst auf diese Art mithilfe eines Geodreieck jeden beliebigen Winkel herausfinden.
3. Spitze positionieren

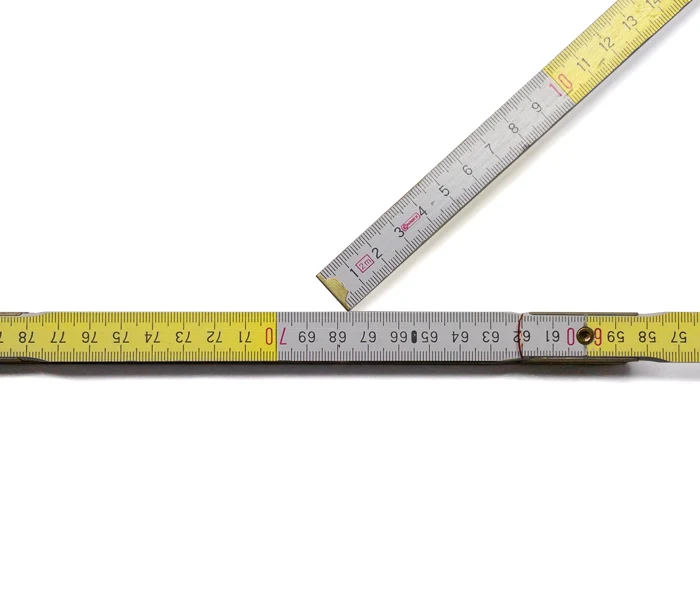

Um den Winkel bestmöglich im abstehenden Dreieck (Dachform) abbilden zu können, ist es wichtig, dass die untere Ecke der Metallkante Deines Meterstabes exakt auf der oberen Markierung der Zahl liegt.
4. Maße markieren

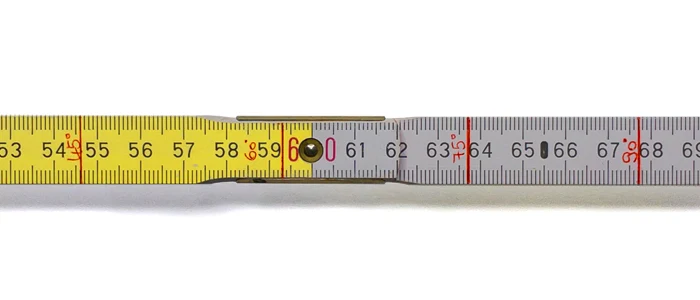

Um nicht immer die benötigten Maße für einen Winkel nachschauen zu müssen, kannst Du diese einfach direkt auf dem Meterstab markieren – das spart eine Menge Zeit!
Tabelle
In dieser Tabelle findest du für die gängigsten Winkel die passende Zentimenterangabe.
| Winkel | Zentimeterangabe |
| 15° | 44,5 cm |
| 20° | 46,2 cm |
| 25° | 47,8 cm |
| 30° | 49,2 cm |
| 35° | 51,4 cm |
| 40° | 52,9 cm |
| 45° | 54,6 cm |
| 50° | 56,2 cm |
| 55° | 57,8 cm |
| 60° | 59,3 cm |
| 65° | 60,8 cm |
| 70° | 62,3 cm |
| 75° | 63,7 cm |
| 80° | 65,2 cm |
| 85° | 66,4 cm |
| 90° | 67,7 cm |
| 95° | 68,9 cm |
| 100° | 70, cm |
Schwarzer Punkt
Einige Meterstäbe beziehungsweise Zollstöcke haben auf jedem Glied, an unterschiedlichen Stellen, einen schwarzen Punkt. Dieser Punkt hilft der Maschine in der Produktion die richtige Anordnung aller Glieder zu finden.
